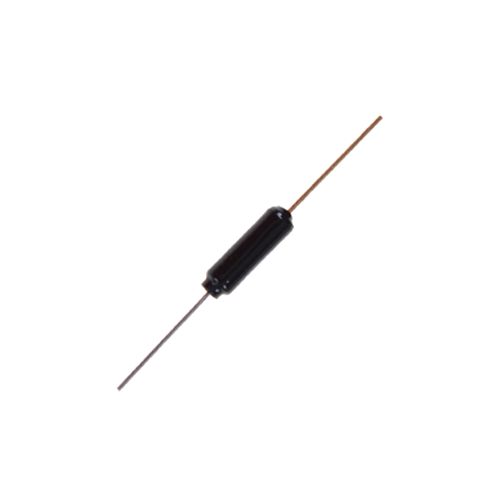

O sensor de inclinação e vibração SW-200D é a solução de baixo custo ideal para projetos simples que requerem indicações de inclinação em relação ao plano horizontal e/ou analisar vibrações, porém sem necessitar da precisão e complexidade de giroscópios e acelerômetros.
Este sensor pode ser utilizado horizontalmente para detecção de inclinação e verticalmente para detecção de vibração. Possui uma ampla gama de aplicações, como rotação de câmeras digitais, dispositivos automotivos, aplicações elétricas residenciais, aparelhos de comunicação, brinquedos, etc.
Principais características:
- Sensor de inclinação com acionamento através do contato de dois elementos esféricos;
- Quando a inclinação do terminal de cor prateada for superior a 10 graus para baixo em relação ao plano horizontal, o sensor se comportará como um contato aberto, apresentando o status "LOW". Caso o terminal de cor dourada do sensor estiver com inclinação igual ou superior a 10 graus para baixo em relação ao plano horizontal, o sensor irá fechar seu contato interno, apresentando o status "HIGH";
- É possível detectar vibrações com o sensor na posição horizontal ou inclinado, com exceção de quando o terminal de cor prateada estiver voltado para baixo;
- O sensor de inclinação e vibração SW-200D é hermeticamente fechado, garantindo sua proteção contra exposição a água e poeira;
- O sensor de inclinação e vibração SW-200D possui vida útil garantida de 100.000 ciclos.
Dados técnicos:
- Tensão de trabalho: 12V
- Corrente de trabalho: 20mA
- Resistência do circuito aberto: ≥10MΩ
- Resistência do circuito fechado: ≤10Ω
- Tempo de condutividade: 2ms
- Temperatura de operação: -40°C a +80°C
- Tolerância a umidade do ambiente: 25% a 80%
Documentação:
