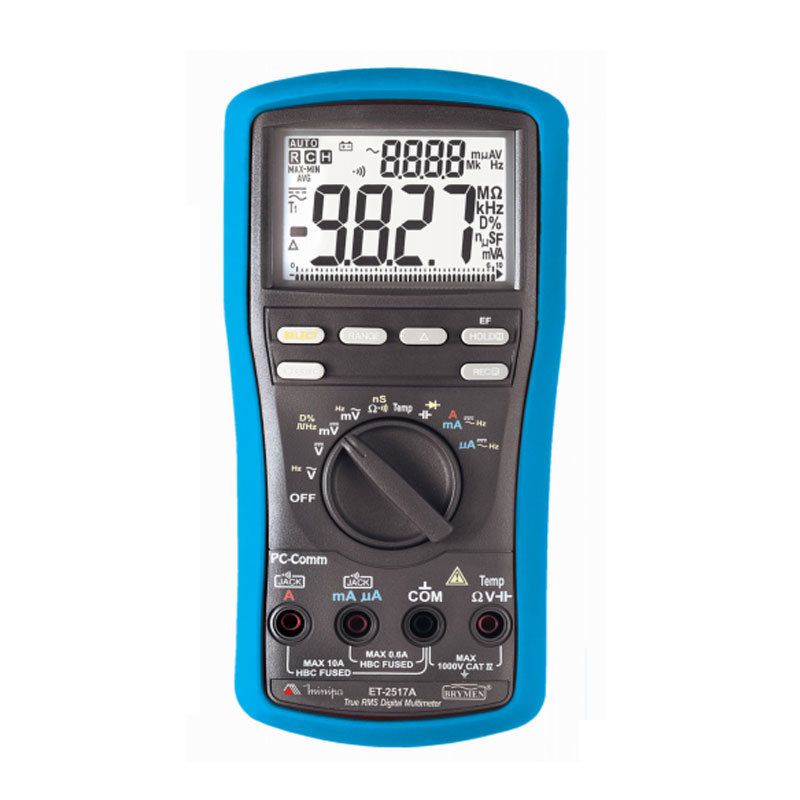

Multímetro Digital ET-2517A - Minipa

Este instrumento pode ser usado na medida de sinais senoidais e não senoidais de tensão AC em barramentos e linha de alimentação industrial. Em circuitos eletrônicos, pode efetuar medidas de capacitância, testar diodos, continuidade de cabos e fios, além de medir resistência de componentes e temperatura, sendo também possivel a comunicação com computador via USB.

Aprecisão é especificada como ±(% da leitura + número de dígitos) para temperatura 23°C ±5°C e umidade relativa < 75%. A especificação é válida para 10% a 100% da faixa de medida. Ciclo de calibração recomendado de 1 ano.

Dupla isolação de acordo com IEC61010-1 2ª Ed., EN61010-1 2ª Ed., UL61010-1 2ª Ed. e CAN/CSA C22.2 No. 61010.1-0.92 para os terminais:
- V: Categoria IV 1000V AC & DC
- μA/mA: Categoria IV 600V AC & 300V DC
- A: Categoria IV 600V AC & 300V DC
Como determinado pela norma de segurança NR-10, utilize sempre equipamentos de proteção individual.

Documentação:

- Manual ET-2517A.pdf

Especificações:

• Display: 9999 Contagens em ACV, DCV, Hz. 6000 Contagens em mV, µA, mA, A, Ω e capacitância.
• Barra Gráfica: 41 Segmentos: 60 por segundo máximo.
• Taxa de Atualização: 5 por segundo nominal.
• Indicação de Polaridade: Automática.
• Indicação de Sobrefaixa: “OL” é mostrado.
• Indicação de Bateria Fraca: Abaixo de aproximadamente 7.0V.
• True RMS AC .
• Tecla CREST (Peak Hold Instantâneo).
• Detecção de Campo elétrico EF.
• Função REC (Quando pressionada, a tecla REC registra MAX/MIN/MAX-MIN/AVG).
• Modo Relativo.
• Mudança de Faixa: Manual e Automática.
• Auto Power Off: Aprox. 30 minutos ou desabilitado.
• Data Hold.
• Possui Interface USB Opcional.
• Advertência de conexão errada das pontas de prova.
• Coeficiente de Temperatura: 0.15 x (Precisão Especificada)/°C (0 ~ 18°C ou 28 ~ 45°C).
• Temperatura de Operação: 0°C a 45°C.
• Umidade Relativa: Máxima 80% para temperatura até 31°C, decaindo linearmente para 50% a 45°C.
• Ambiente de Armazenamento: -20°C a 60°C, RH < 80% (sem bateria).
• Grau de Poluição: 2.
• Altitude: Abaixo de 2000m.
• Alimentação: Uma bateria de 9V .
• Consumo da bateria: 5mA (típico).
• Dimensões: 208(A) x 103(L) x 64.5(P)mm (Com holster).
• Peso: Aprox. 635g (Com Holster).

TENSÃO DC

• Faixas: 60mV, 600mV, 10V, 100V, 1000V.
• Precisão: 60mV ±(0.12%+2D). 600mV ±(0.06%+2D). 10V ~ 1000V ±(0.08%+2D).
• Resolução: 0.01mV, 0.1mV, 0.001V, 0.01V, 0.1V.
• Impedância de Entrada: 10MΩ, 50pF (80pF nominal @ 600mV).

TENSÃO AC

• Faixas: 60mV, 600mV, 10V, 100V, 1000V.
• Precisão:
50 ~ 60Hz:
60mV ~ 1000V ±(0.5%+3D).
40 ~ 500Hz:
60mV, 600mV ±(0.8%+4D).
10V, 100V ±(1.0%+4D) .
1000V ±(2.0%+4D).
500 ~ 1kHz:
60mV, 600mV ±(2.0%+3D) .
10V, 100V ±(1.0%+4D) .
1000V ±(2.0%+4D).
1kHz ~ 3kHz:
60mV, 600mV ±(2.0%+3D) .
10V ~ 1000V ±(3.0%+4D).
3kHz ~ 20kHz:
60mV, 600mV ±(2%+3D) .
10V, 100V (3dB) .
1000V (Não especificado).
• Resolução: 0.01mV, 0.1mV, 0.001V, 0.01V, 0.1V.
• Impedância de Entrada: 10MΩ, 50pF (80pF para faixa de 600mV).

CORRENTE DC

• Faixas: 600µA, 6000µA, 60mA, 600mA, 6A, 10A.
• Precisão: ±(0.2%+4D).
• Resolução: 0.1µ, 1µ, 0.01m, 0.1m, 0.001, 0.01A.
• Queda de Tensão: 600µA, 6000µA - 0.08mV/µA. 60mA, 600mA - 1.5mV/mA. 6A, 10A - 0.04V/A.

CORRENTE AC

• Faixas: 600µA, 6000µA, 60mA, 600mA, 6A, 10A.
• Precisão:
50 ~ 60Hz:
600µA ~ 60mA ±(0.6%+3D).
600mA ±(1.0%+3D).
6A, 10A ±(0.8%+6D).
40 ~ 1kHz:
600µA ~ 60mA ±(0.8%+4D).
600mA ±(1.0%+4D).
6A, 10A ±(0.8%+6D).
• Resolução: 0.1µ, 1µ, 0.01m, 0.1m, 0.001, 0.01A.
• Queda de Tensão: 600µA, 6000µA - 0.08mV/µA. 60mA, 600mA - 1.5mV/mA. 6A, 10A - 0.04V/A.

CAPACITÂNCIA

• Faixas: 60nF, 600nF, 6µF, 60µF, 600µF, 6mF, 25mF.
• Precisão: 60nF, 600nF ±(0.8%+3D).
                  6µF ±(1.0%+3D).
                  60µF ±(2.0%+3D).
                  600µF ±(3.5%+5D).
                  6mF ±(5.0%+5D).
                  25mF ±(6.5%+5D).
• Resolução: 0.01n, 0.1n, 0.001µ, 0.01µ, 0.1µ, 0.001m, 0.01mF.

RESISTÊNCIA

• Faixas: 600Ω, 6kΩ, 60kΩ, 600kΩ, 6MΩ, 60MΩ.
• Precisão: 600Ω ~ 600kΩ ±(0.1%+3D) .
                  6MΩ ±(0.4%+3D) .
                  60MΩ ±(1.5%+5D) .
• Resolução: 0.1Ω, 0.001kΩ, 0.01kΩ, 0.1kΩ, 0.001MΩ, 0.01MΩ.
• Tensão de Circuito Aberto: <1.2V DC. <1.0V DC para 60MΩ.

TESTE DE CONTINUIDADE

• Faixa: Buzina.
• Descrição:Abuzina toca se a resistência for entre 20 e 300Ω .
• Tempo de Resposta: <100µs.

FREQUÊNCIA DE NÍVEL DE REDE

• Faixas ACV:
             AC 60mV, 600mV: 15Hz ~ 50kHz.
             AC 10V, 100V, 1000V: 15Hz ~ 10kHz.
Sensibilidade de entrada:
             AC 60mV: 40mV.
             AC 600mV: 60mV.
             AC 10V: 2.5V.
             AC 100V: 25V.
             AC 1000V: 100V.
• Faixas ACA:
             AC 600µA ~ 10A: 15Hz ~ 3kHz .
Sensibilidade de entrada
             AC 600µA: 45µA.
             AC 6000µA: 600µA.
             AC 60mA: 40mA.
             AC 600mA: 60mA.
             AC 6A: 4A.
             AC 10A: 6A.
• Precisão: 0.04%+4D

DETECÇÃO-EF

• Tensão Típica:
         20V (10V a 36V): Símbolo “-” .
         55V (23V a 83V): Símbolo “- -” .
         100V (59V a 165V): Símbolo “- - -” .
         220V (124V a 330V: Símbolo) “- - - -” .
         440V (>250V): Símbolo “- - - - -” .
• Indicação: Segmentos da barra gráfica e tons audíveis proporcionais à intensidade do campo.
• Frequência Detectável: 50/60 Hz.
• Antena de Detecção: Extremidade superior do instrumento. Detecção-EF pelo Contato da Ponta de Prova: Para indicação mais precisa de cabos vivos, como na distinção entre conexões viva e aterrada.

CONDUTÂNCIA

• Faixa: 100nS.
• Precisão: ±(0.8%+10D).
• Resolução: 0.01nS.

TEMPERATURA

• Faixas:-50°C~1000°C, -58°F~1832°C.
• Precisão: ±0.3%+2°C, ±0.3%+5°F.
• Resolução: 1°C/1°F. * Faixa e Precisão do Termopar não incluso.
• Termopar: Tipo K

FREQUÊNCIA (NÍVEL LÓGICO mV)

• Faixa: 5Hz ~ 1MHz.
• Sensibilidade: 2.5V pico.
• Precisão: 0.004%+2D.
• Duty Cycle: 0% ~ 100%.
• Precisão: 3D/kHz+2d. (5Hz ~ 1kHz)

DETECÇÃO-EF

• Tensão Típica:
        20V (10V a 36V): Símbolo “-” .
        55V (23V a 83V): Símbolo “- -” .
        100V (59V a 165V): Símbolo “- - -” .
        220V (124V a 330V: Símbolo) “- - - -” .
        440V (>250V): Símbolo “- - - - -” .
• Indicação: Segmentos da barra gráfica e tons audíveis proporcionais à intensidade do campo.
• Frequência Detectável: 50/60 Hz.
• Antena de Detecção: Extremidade superior do instrumento. Detecção-EF pelo Contato da Ponta de Prova: Para indicação mais precisa de cabos vivos, como na distinção entre conexões viva e aterrada.

CONDUTÂNCIA

• Faixa: 100nS.
• Precisão: ±(0.8%+10D).
• Resolução: 0.01nS.

TESTE DE DIODO

• Faixa: 2V .
• Precisão: ± (1.0%+1D).
• Corrente de Teste: 0.4mA.
• Tensão de Circuito Aberto: < 3.5V DC.

PROTEÇÃO DE SOBRECARGA

• µA e mA: 1A/600Vac, IR 10kA ou melhor, fusível F.
• A: 10A/600Vac, IR 100kA , fusível F.
• V: 1050 Vrms ou 1450 Vpico.
• mV, Resistência e outras: 600Vrms

ACESSÓRIOS

1. Manual de Instruções.
2. Pontas de Prova (par).
3. Bateria.
4. Termopar Tipo K com Plugue Banana Bkp60.
5. Holster Protetor.
