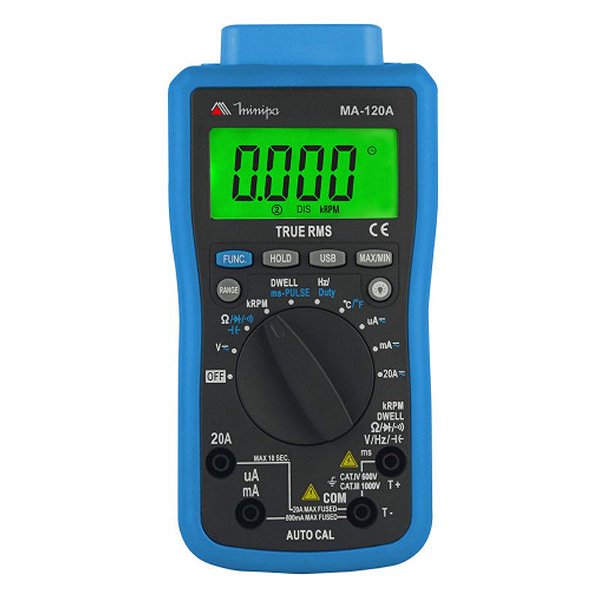

Multímetro Automotivo MA-120A - Minipa

Multímetro MA-120A com funções específicas para área automotiva como RPM, Dwell, Duty Cycle, Largura de Pulso torna-se um instrumento indispensável na área automotiva. Além de medições como tensão, corrente, frequência, diodo, resistência, capacitância, continuidade e temperatura.

A precisão é dada como ±(% da leitura + número de dígitos menos significativos) para 23°C±5°C e umidade relativa até 70%. Especificação válida para 5% a 100% da faixa de medida. Ciclo de calibração recomendado de 1 ano.

Este instrumento está de acordo com a norma IEC61010-1, Categoria IV 600V de Sobretensão. Como determinado pela norma de segurança NR-10, utilize sempre equipamentos de proteção individual.

Documentação:

- Manual MA-120A.pdf

Especificações:

• Display: 3 5/6 dígitos e 6000 contagens.
• Polaridade: (-) indicação de polaridade negativa.
• Indicação de Sobre-faixa: O símbolo “OL” é exibido no Display.
• Indicação de Bateria Fraca: O símbolo de uma bateria é mostrado no display quando a tensão da bateria estiver abaixo do nível de operação.
• Taxa de Amostragem: 3 vezes por segundo.
• Auto-desligamento: Após 15 minutos sem atividade.
• Data Hold.
• Interface USB.
• Seleção de cilindros: 2, 3, 4, 5, 6 e 8
• Altitude de operação: < 2000m
• Ambiente de Operação: 0°C a 50°C (32°F a 122°F), R.H. <70%
• Ambiente de Armazenamento: -20°C à 60°C (-4°F à 140°F), R.H.<80%
• Alimentação: 1 Bateria 9V, 6F22 ou equivalente.
• Segurança: De acordo com EN-61010 (IEC-61010)
• Classe 2 (Dupla Isolação) e Grau de Poluição 2
• Dimensões: 166(A) x 88(L) x 51(P)mm
• Peso: Aprox. 320g (Incluindo bateria)
• Garantia: Válida por 12 (doze) meses a partir da data de aquisição.

TENSÃO DC

• Faixas: 600mV, 6, 60, 600 e 1000V
• Resolução: 0.1mV, 0.001V, 0.01V, 0.1V, 1V
• Precisão: 600mV ±(1.5% ± 5d)
                  6V~600V ±(1.0% ± 5d)
                  1000V ±(1.5% ± 5d)
• Impedância de entrada: 10MΩ
• Proteção de sobrecarga: 1000V DC

TENSÃO AC

• Faixas: 600m, 6, 60, 600 e 750V
• Resolução: 0.1mV, 0.001V, 0.01V, 0.1V, 1V
• Precisão: 600mV ± (2.0% ± 10d)
                  6V ±(1.5% ± 5d)
                  60 ~ 600V ±(1.5% ± 8d)
                  750V ±(2.0% ± 4d)
• Frequência de resposta: 50~ 60Hz
• Impedância de entrada: 10MΩ
• Proteção de sobrecarga: 750V AC RMS

CORRENTE DC

• Faixas: 600u, 6000u, 60m, 600m, 20A
• Resolução: 0.1u, 1u, 0.01m, 0.1m, 10mA
• Precisão: 600u ~ 600mA ±(1.5% ± 3d)
                  20A ±(2.5% ± 5d)
• Proteção de sobrecarga: Fusível de 0.8A/250V e
                                           Fusível de 20A/250V

CORRENTE AC

• Faixas: 60mA, 600mA, 20A
• Resolução: 0.01m, 0.1m, 10mA
• Precisão: 60m ~ 600mA ±(1.8% ± 5d)
                  20A ±(3.0% ± 7d)
• Frequência de resposta: 50 ~ 60Hz
• Proteção de sobrecarga: Fusível de 0.8A/250V e
                                          Fusível de 20A/250V

RESISTÊNCIA

• Faixas: 600Ω, 6kΩ, 60kΩ 600kΩ, 6MΩ, 60MΩ
• Resolução: 0.1Ω, 0.001kΩ, 0.01kΩ, 0.1kΩ, 0.001MΩ, 0.01MΩ
• Precisão: 600Ω ±(1.5% ± 5d)
                  6kΩ ~ 6MΩ ±(1.0% ± 5d)
                  60MΩ ±(2.5% ± 10d)
• Tensão máxima de circuito aberto: < 0.7V
• Proteção de sobrecarga: 250V DC/ AC RMS

CAPACITÂNCIA

• Faixas: 9.999n, 99.99n, 999.9n, 9.999m, 99.99m, 999.9m, 9.999mF
• Resolução: 1p, 10p, 0,1n, 1n, 10n, 0,1mF, 0.001mF
• Precisão: 9.999nF ±(2.5% ± 20d)
                  99.99n ~ 999.99uF ±(2.5% ± 10d)
                  9.999mF ± (10% ± 20d)
• Proteção de sobrecarga: 250V DC/ AC RMS

CONTINUIDADE

• Resistência de limiar: < 50Ω
• Tensão máxima de circuito aberto: ~1.0V
• Corrente de teste: < 1mA DC

DIODO

• Tensão de circuito aberto: 3.0V DC
• Resolução: 1.0mV
• Precisão: ±(5.0% ± 15d)
• Corrente de teste: ~ 1.0mA

FREQUÊNCIA

• Faixas: 10Hz ~ 10MHz
• Resolução: 0.001Hz ~ 1kHz
• Precisão: 9.999Hz ~ 999.9kHz ±(0.1% ± 5d)
                  9.999MHz Não especificado
• Proteção de sobrecarga: 250V DC/ AC RMS
• Sensibilidade: 1V RMS

TEMPERATURA

• Faixas: -30 ~ 1000°C / -22 ~ 1832°F
• Resolução: -30 ~ 1000 °C (1°C)
                     -22 ~ 1832 °F (1°F)
• Precisão: -30 ~ 1000°C ±(3.0% ± 5d)
                  -22 ~ 1832°F ±(3.0% ± 8d)
Obs: Termopar tipo K que acompanha o instrumento mede de -30°C ~ 200°C

DUTY CYCLE

• Faixa: 1.0% ~ 99.0%
• Resolução: 0.1%
• Precisão: ±(2.0% ± 5d)
• Sensibilidade: 5V RMS
• Faixa de Frequência: 5Hz ~ 100kHz para onda quadrada
• Largura de Pulso: > 100us , < 100ms

LARGURA DE PULSO (PWM)

• Faixa: 1.0 ~ 10.0ms
• Resolução: 0.1ms
• Precisão: ±(2.0% ± 20d)
• Tensão de entrada: 3Vp ~ 50Vp

ÂNGULO DWELL

• 2 Cilindros - faixa 0~180°
• 3 Cilindros - faixa 0~120°
• 4 Cilindros - faixa 0 ~ 90°
• 5 Cilindros - faixa 0 ~ 72°
• 6 Cilindros - faixa 0 ~ 60°
• 8 Cilindros - faixa 0 ~ 45°
• Resolução: 0.1°
• Precisão: ±(2.5% + 10d)
• Tensão de entrada: 3Vp ~ 50Vp

VELOCIDADE DE ROTAÇÃO (RPM)

• Faixa: 2 (DIS) ciclos 60 ~ 9kRPM/ 600 ~12kRPM
             4 ciclos 60 ~ 9kRPM/ 600 ~12kRPM
• Resolução: 60 ~ 9kRPM = 1RPM
                     600 ~ 12kRPM = 10RPM
• Precisão: ±(2.5% + 10d)
• Tensão de entrada: 3Vp ~ 50Vp
• Leitura efetiva: > 60RPM

SOFTWARE

Interface:
• Cabo de conexão: USB.

Software:
• Software: PC-LINK SOFT
• Idioma: Inglês
• Compatibilidade: Windows 7 / 8
• Funções Disponíveis:
           Mostrador Digital
           Mostrador Analógico
           Tabela de Registro (Dados x Tempo)
           Gráfico de Registro (Dados x Tempo)
           Zoom do Gráfico

ACESSÓRIOS

1. Manual de instruções
2. Pontas de prova
3. Termopar tipo K
4. Cabo USB
5. CD com software
6. Bolsa de transporte
