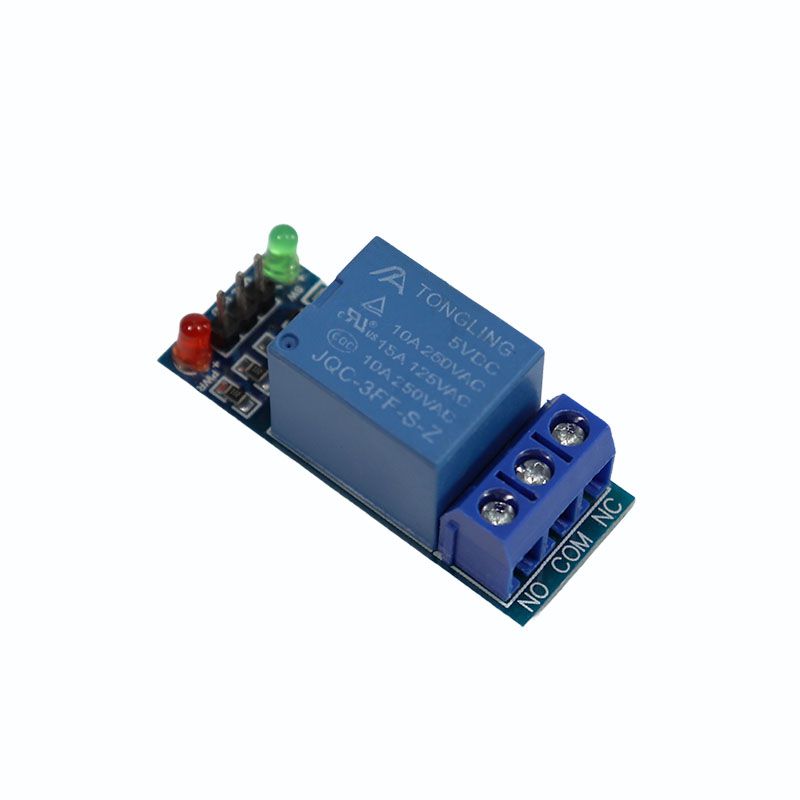

Este modulo pode ser usado em diversos projetos afim de acionar cargas de até 250VAC @ 7A ou 125VAC @ 10A. Pode ser usado para controlar luzes, equipamentos ligados a rede elétrica, motores, etc.
Você pode fazer uma ponte-H baseada em relés com alguns destes módulos. Ele pode ser ligado diretamente a uma saída digital do Arduino, visto que possui saída padrão de 03 vias (VCC – GND – Sinal Digital) – lembrando que, como existe um relé com uma bobina de 5V no módulo, você deve ligar o pino VCC ao 5V regulado da placa Arduino.
Existe um led na placa que mostra o estado do relé.
O Relé possui três terminais para conexão:
* Comum
* Normalmente Aberto
* Normalmente Fechado.
