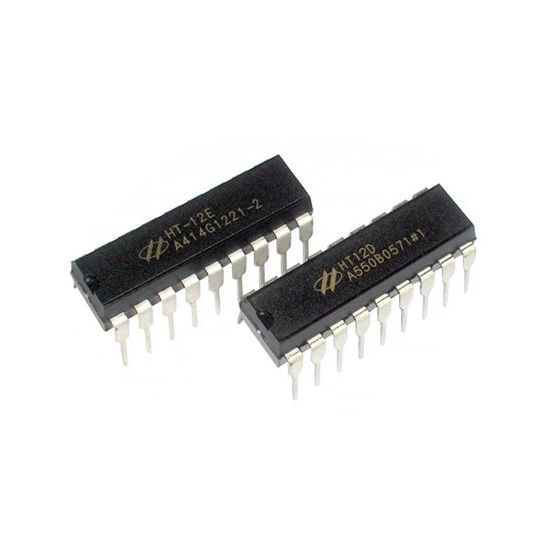

Os circuitos integrados HT12E e HT12D são circuitos integrados de Encoder e Decoder respectivamente, bastante utilizados em aplicações de comunicação via radio frequência, para realizar a codificação e decodificação dos dados transmitidos.
O HT12E é um circuito integrado codificador de 12 bits que é utilizado em aplicações com controle remoto (transmissor RF) que opera na faixa de 433MHz. Este CI converte entradas paralelas em saída serial, ou seja, ele codifica os dados paralelos de 12 bits para transmissão em série a partir de um transmissor RF, sendo que destes 12 bits, 8 bits (A0 - A7) são para endereçamento e 4 bits (AD0 - AD3) são de dados. É importante ressaltar que o circuito integrado decodificador que for trabalha com o codificador deverá ter o mesmo número de endereços e o mesmo formato de dados.
O HT12D é um circuito integrado decodificador de 12 bits que é utilizado em aplicações com receptor RF que opera na faixa de 433MHz. Dos 12 bits deste circuito integrado, 8 bits (A0 - A7) são para endereçamento e 4 bits (D0 - D3) são de dados. Este CI converte entrada serial em saídas paralelas, ou seja, ele decodifica os dados seriais recebidos pelo receptor RF e os converte em dados paralelos e os envia aos pinos de saída.
Acompanha:
- 1 x Encoder HT12E
- 1 x Decoder HT12D
