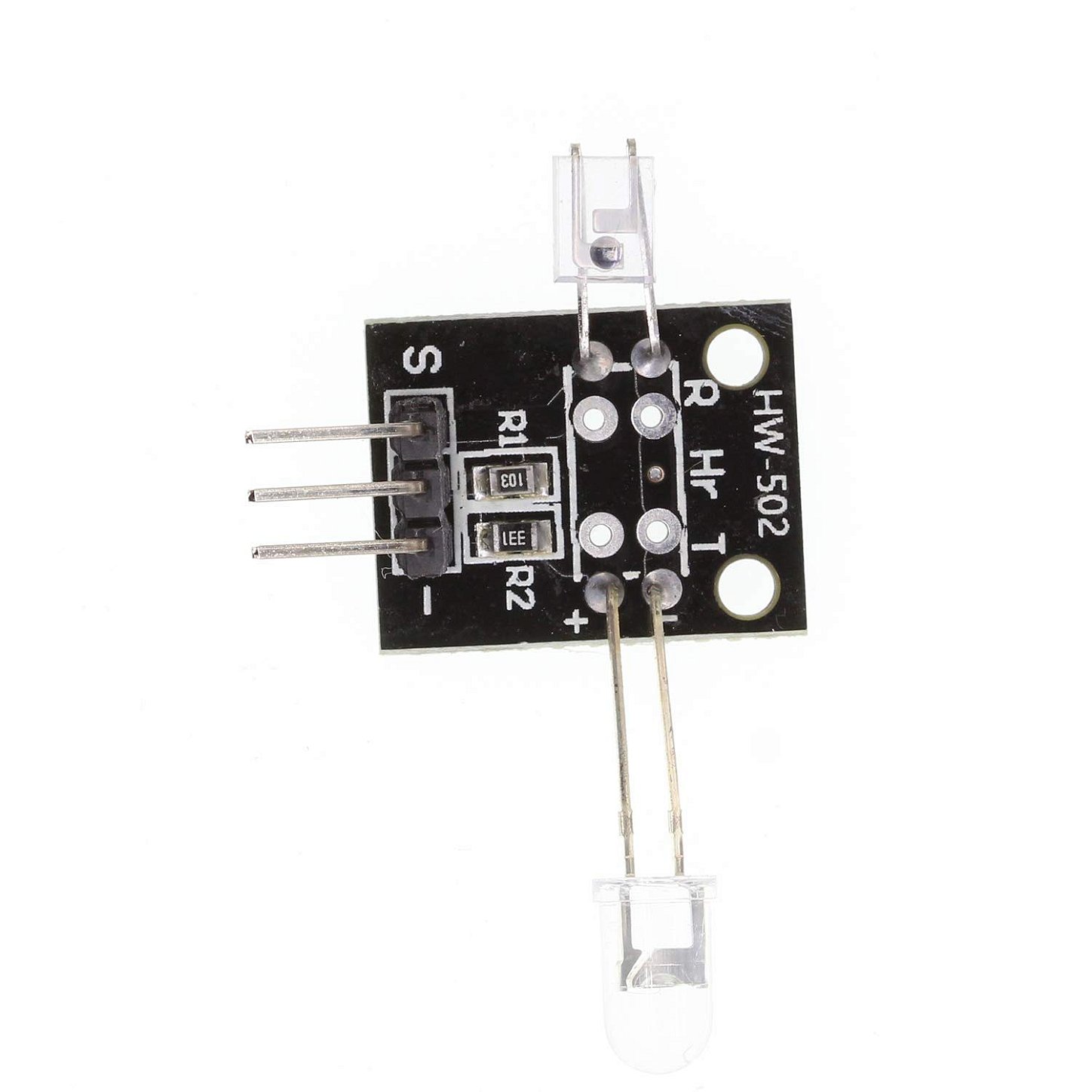

Módulo Sensor De Batimento Cardíaco HW-502

Código: 8510 Marca: Importado

R$ 5,90

ou R$ 5,31 via Pix

Qtde: Comprar Estoque: Disponível

R$ 5,31
R$ 5,31

O Módulo Sensor de Batimento Cardíaco HW-502 funciona por princípio óptico: um emissor ilumina a ponta do dedo e um receptor mede a luz que atravessa ou é refletida pelo tecido. A cada batimento o volume de sangue muda e a leitura oscila, gerando um sinal que acompanha o ritmo cardíaco.

Esse sinal sai em forma analógica e é tratado por software no microcontrolador, que conta os picos e calcula os batimentos por minuto. É muito usado em projetos didáticos de biosensores, trabalhos escolares e protótipos de monitoramento, normalmente com o valor mostrado em display ou enviado por rede. Pode ser utilizado com as principais plataformas de prototipagem do mercado, como Arduino, ESP32, Raspberry Pi, PIC e AVR.

Especificações:

Modelo: HW-502;
Sensor óptico de pulso para ponta do dedo;
Tensão de operação: 3,3V a 5V;
Saída analógica (ligar em entrada A/D);
Barra de 3 pinos para ligação com jumpers;
Furo para fixação.

Pinagem:

S: saída analógica;
Central: alimentação (VCC);
–: GND.

Importante: produto destinado a estudo e prototipagem eletrônica. Não é um equipamento médico e não deve ser usado para diagnóstico.
