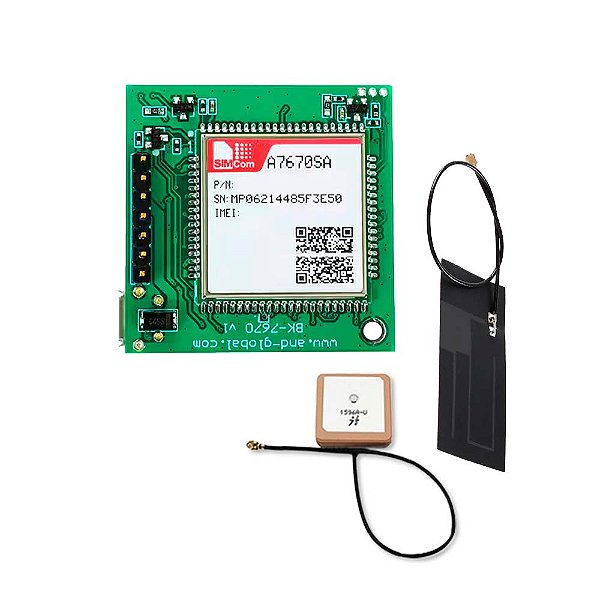

Módulo GSM A7670SA 4G LTE GPS - Antena FCP/GPS

Código: 8571

Módulo GSM A7670SA 4G LTE GPS - Antena FCP/GPS

Esta versão do A7670SA acrescenta receptor GNSS ao modem 4G, e essa combinação muda o tipo de projeto que a placa atende: com posição e conectividade no mesmo módulo, ela vira base de rastreador sem precisar de um receptor de GPS separado.

Além de economizar espaço e um componente, integrar as duas funções simplifica o firmware — a posição é lida pelos mesmos comandos AT usados para enviar os dados, sem uma segunda porta serial dedicada ao GPS.

O modem é o mesmo LTE Cat-1 da versão sem GNSS, com as mesmas características elétricas: 5 a 10 V de alimentação, controle em 3,3 V TTL e pico de 2 A na transmissão. Certificação ANATEL 139972201380.

A placa traz conectores separados para a antena celular e para a antena GNSS. Vale posicionar a antena de GPS com vista para o céu — dentro de caixa metálica ou sob o painel, a fixação de posição fica comprometida por mais que o firmware esteja correto.

Especificações técnicas

Modelo: A7670SA, LTE Cat-1 com GNSS
Certificação ANATEL: 139972201380
Receptor GNSS integrado, com conector de antena próprio
Tensão de operação: 5 a 10 V (5 V recomendado)
Nível lógico de controle: 3,3 V TTL
Corrente de pico: 2 A
Consumo em repouso (sleep): a partir de 2,4 mA
Consumo em GSM: 2,4 mA a 23 mA
Consumo máximo: 630 mA
Antenas: conectores FCP para celular e para GPS
Comunicação: comandos AT pela porta serial

Aplicações

Rastreadores veiculares e de frota
Monitoramento de carga e ativos móveis
Registro de rota com envio pela rede celular
Equipamentos de campo com posição georreferenciada
Alarmes com localização em caso de disparo

Acompanha

1x Módulo GSM A7670SA 4G LTE GPS - Antena FCP/GPS
