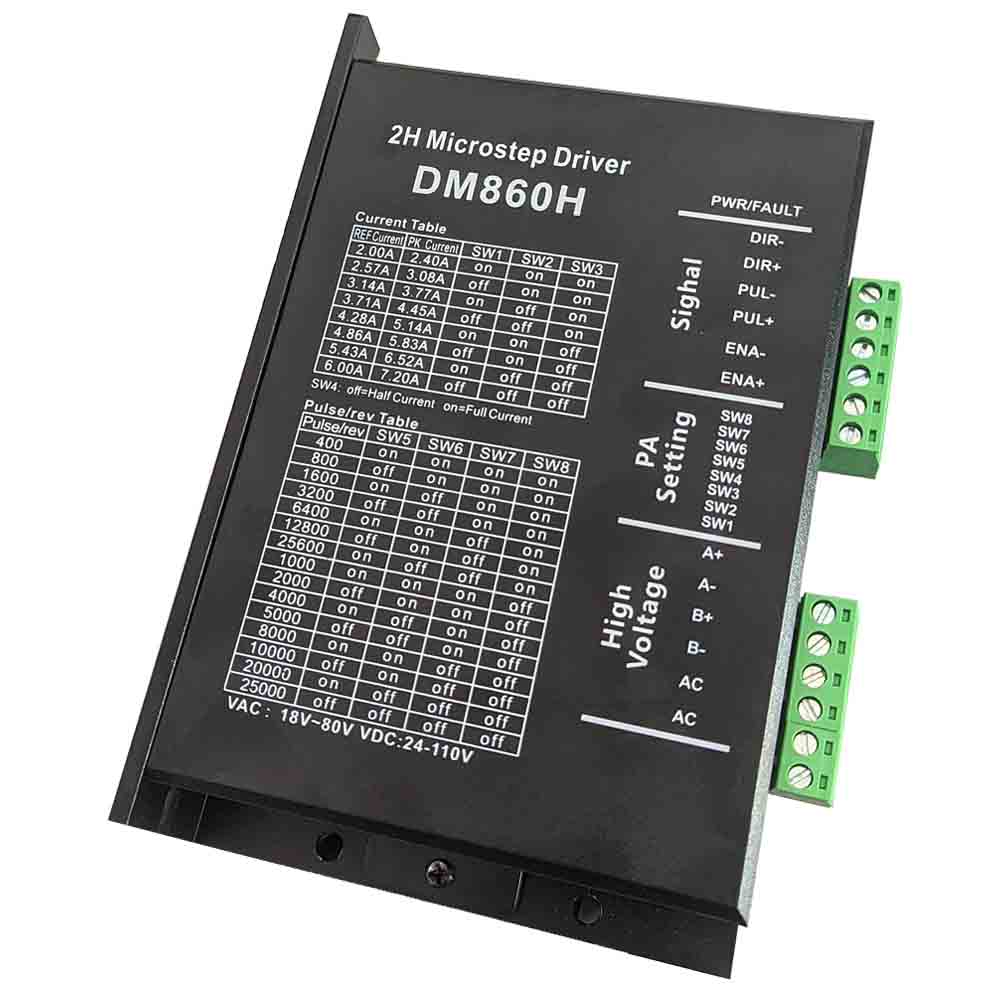

Driver para Motor de Passo DM860H - 7,2A 80V

Código: 8532

Driver para Motor de Passo DM860H - 7,2A 80V

O DM860H é o maior da linha: entrega até 7,2 A de pico e aceita alimentação de 24 a 110 VDC ou de 18 a 80 VAC. Tensão alta importa mais do que parece em motor de passo — é ela que sustenta o torque quando a rotação sobe, e é por isso que este driver é o indicado para NEMA 34 e eixos que precisam de velocidade sem perder força.

A corrente de saída é programável em oito degraus, de 2,40 A a 7,20 A, o que permite ajustar com precisão o ponto em que o motor entrega torque suficiente sem aquecer além da conta.

São dezesseis resoluções de microstep disponíveis, cobrindo tanto os valores binários (400, 800, 1.600, 3.200, 6.400, 12.800, 25.600 e 51.200) quanto os decimais (1.000, 2.000, 4.000, 5.000, 8.000, 10.000, 20.000 e 40.000). Ter a série decimal facilita a vida de quem trabalha com passo métrico e não quer arredondar o passo por milímetro.

Anti-ressonância, multi-stepping, entradas opticamente isoladas e redução automática de corrente em repouso completam o conjunto.

Especificações técnicas

Alimentação em corrente contínua: 24 a 110 VDC
Alimentação em corrente alternada: 18 a 80 VAC
Corrente de saída programável (pico), 8 níveis: 2,40 · 3,08 · 3,77 · 4,45 · 5,14 · 5,83 · 6,52 · 7,20 A
Resoluções binárias: 400, 800, 1.600, 3.200, 6.400, 12.800, 25.600 e 51.200
Resoluções decimais: 1.000, 2.000, 4.000, 5.000, 8.000, 10.000, 20.000 e 40.000
Frequência de pulso: até 200 kHz
Anti-ressonância para torque estável em toda a faixa de rotação
Multi-stepping: suaviza o movimento a partir de comandos de baixa resolução
Entradas opticamente isoladas, compatíveis com TTL
Redução automática de corrente com o eixo parado

Aplicações

CNC de grande porte e usinagem pesada
Motores NEMA 34 e eixos de alto torque
Cortadoras a laser e plasma
Pórticos e mesas de grande curso
Automação industrial com CLP

Acompanha

1x Driver para Motor de Passo DM860H - 7,2A 80V
